Catamarán Chichaio

Mi foto
Nombre: Rodolfo
Ubicación: Montevideo, Uruguay

Miembro consultante de la Escuela de Diseño Náutico (www.escueladediseñonautico.org). Docente de Navegación en la Escuela de Vela del Club Náutico ACAL (www.clubacal.org.uy)

El Chichaio es un catamarán de 5 metros, pensado para disfrutar en cortas travesías (solo o bien acompañado), apto para ser remolcado en trailer y echarlo al agua en la playa. La idea de esta página es compartir con ustedes su diseño y su construcción paso a paso.

lunes, setiembre 18, 2006

Introducción

Los cascos fueron diseñados con FreeShip y las velas con SailCut. Ambas herramientas son freeware y están disponibles en http://sourceforge.net/projects/freeship/ y http://www.sailcut.com/ .
Puedes bajar el diseño de aquí: Casco.fbm y los detalles de estructura de aquí: Estructura.dwg

Finalmente, cascos y velas se exportaron en dxf para ser tomadas con un icad y armar el modelo completo en formato dwg.
Puedes bajar el modelo 3D de aquí: Chichaio 50.dwg

Si estás interesado en la parte de diseño naval, puedes enviarme tus comentarios.

En próximas notas, veremos las dimensiones generales, los materiales necesarios y pasaremos a describir la construcción del Chichaio.

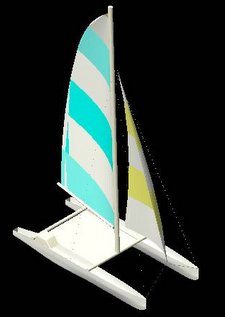

Imagen renderizada del modelo 3D.
